滾動軸承分類詳解

2022-12-29 14:07:21 分類：軸承知識

摘要：軸承滾動軸承軸承分類

軸承的種類眾多，型號更是數以萬計，那么在眾多軸承中，滾動軸承如何分類，你了解嗎？

一、按翻滾軸承結構類型分類
1.軸承按其所能接受的載荷方向或公稱觸摸角的不同，分為：
①向心軸承----首要用于接受徑向載荷的翻滾軸承，其公稱觸摸角從0到45。按公稱觸摸角不同，又分為：徑向觸摸軸承----公稱觸摸角為0的向心軸承：向心角觸摸軸承----公稱觸摸角大于0到45的向心軸承。

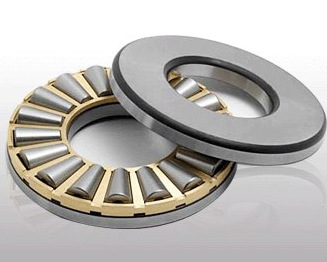

② 推力軸承----首要用于接受軸向載荷的翻滾軸承，其公稱觸摸角大于45到90。按公稱觸摸角不同又分為：軸向觸摸軸承----公稱觸摸角為90的推力軸承：推力角觸摸軸承----公稱觸摸角大于45但小于90的推力軸承。

2. 軸承按其所能接受的載荷方向或公稱觸摸角的不同，分為：
①向心軸承----首要用于接受徑向載荷的翻滾軸承，其公稱觸摸角從0到45。按公稱觸摸角不同，又分為：徑向觸摸軸承----公稱觸摸角為0的向心軸承：向心角觸摸軸承----公稱觸摸角大于0到45的向心軸承。
② 推力軸承----首要用于接受軸向載荷的翻滾軸承，其公稱觸摸角大于45到90。按公稱觸摸角不同又分為：軸向觸摸軸承----公稱觸摸角為90的推力軸承：推力角觸摸軸承----公稱觸摸角大于45但小于90的推力軸承。

二、按軸承滾體的品種分類
1. 球軸承----翻滾體為球：
① 滾子軸承----翻滾體為滾子。滾子軸承按滾子品種，又分為：圓柱滾子軸承----翻滾體是圓柱滾子的軸承，圓柱滾子的長度與直徑之比小于或等于3 ；

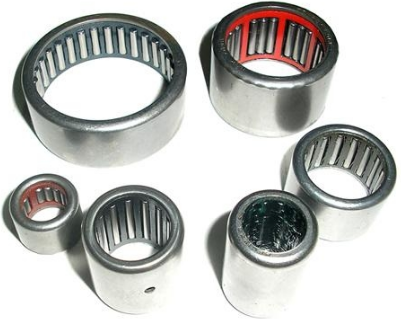

②滾針軸承----翻滾體是滾針的軸承，滾針的長度與直徑之比大于3，但直徑小于或等于5mm;
③圓錐滾子軸承----翻滾體是圓錐滾子的軸承;調心滾子軸承一一翻滾體是球面滾子的軸承。
2.軸承按其作業時能否調心,分為:
①調心軸承----滾道是球面形的,能適應兩滾道軸心線間的角偏差及角運動的軸承;
② 非調心軸承(剛性軸承)----能阻抗?jié)L道間軸心線角偏移的軸承。
3.軸承按翻滾體的列數,分為:
① 單列軸承----具有一列翻滾體的軸承;
② 雙列軸承----具有兩列翻滾體的軸承;

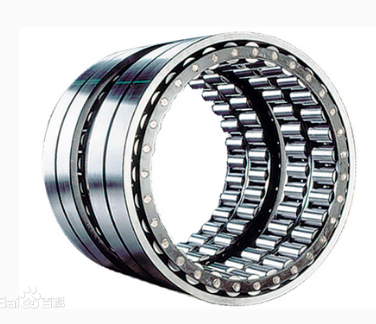

③ 多列軸承----具有多于兩列翻滾體的軸承,如三列、四列軸承。
4.軸承按其部件能否別離,分為：
①可別離軸承----具有可別離部件的軸承；
②不可別離軸承----軸承在最終配套后,套圈均不能恣意自由別離的軸承。

三、按翻滾軸承尺度巨細分類

軸承按其外徑尺度巨細，分為:
①微型軸承----公稱外徑尺度規模為26mm以下的軸承;
②小型軸承----公稱外徑尺度規模為28-55mm的軸承;
③中小型軸承----公稱外徑尺度規模為60-115mm的軸承;
④中大型軸承----公稱外徑尺度規模為120-190mm的軸承
⑤大型軸承----公稱外徑尺度規模為200-430mm的軸承;
⑥特大型軸承----公稱外徑尺度規模為440mm以上的軸承。
